あなたは、たこ足配線の安全性を正しく把握していますか。
そして、コンセントや電源タップの許容電力を「問題なし」と自信をもって言えますか。
私は普段、このテーマを深く考えたことはありませんでした。
しかし、会社で起きたあるトラブルがきっかけで、状況は一変しました。
事業所の上層部から 「全部署でたこ足配線は極力避けるように」 という指示が出ました。
今回、事業所内でコンセントの“焼き付き”が発生し、原因調査が急遽始まったのです。
その直後、声の大きい職制が突然部署に入り込み、
「ここも例外じゃないよ。火事になるから真剣に調べてよ」 と言い残して去っていきました。
後輩たちは慌ててコンセント周りを点検し始めました。
私の部署は分析機器だらけで、ノイズレスのタップにプラグがびっしり刺さっています。
その中で、 「1500Wの延長コードに 12×125V のコンセントが6個ある場所」 が見つかり、
後輩から 「これダメでしょうか…」 と相談されました。
私は、分析機器の純正タップも同じ構造であることから、
「問題ないだろう」と判断し、こう答えました。
「ばか何いってんだよ。これノイズレスのタップだからいいんだよ。
そんなこと言ったらみんな使えないだろう」
しかし、心の中では
（1500Wの延長コードに 12×125V のコンセント？ 一個でいっぱいだよな…）
と引っかかりが残りました。
そこで機器のスペックを調べると、 ほとんどが 10W〜20W 程度。
容量的には余裕があることが分かり、後輩も同じように調べ始めました。
ただ、 「これが本当に正しい管理なのか？」 という疑問が消えませんでした。
その後、別の職制が来て
「もう終わってるよね。撤去したたこ足は改善室にもってきて」 と言い残し、
調査は強制的に終了。
翌日、その焼き付きの原因について、上層部の会議で結論が出たと聞きました。
その結論というのが、
「今回の焼き付きはほこりが原因。点検困難箇所や清掃困難箇所がないよう徹底して」
ということなのです。
嘱託という立場なので直接は聞いていませんが、 この話を聞いた瞬間、
強い怒りと深い失望がこみ上げました。
（業界最大手と言われる会社でも、こんな表面的な結論なのか。
本来、たこ足配線の危険性は“許容電力”の本質から論理的に周知すべきではないのか。）
この経験をきっかけに、
私は たこ足配線の危険性の本質、許容電力の正しい管理方法、 そして“見える化”の可能性 を
真剣に調べることにしました。
この記事が、 たこ足配線に不安を感じている方の一助になれば幸いです。
第1章：たこ足配線の危険性は「見た目」では判断できない
正直なところ、今回の件で一番強く感じたのは、 たこ足配線って「見た目」で判断されがちだよな という点です。
コンセントが多く刺さっていると、 「危ない」「火事になる」「撤去しろ」 と、ほぼ反射的に言われる。
でも、実際のところ── 見た目がごちゃごちゃしている＝危険 ではありません。
危険かどうかを決めるのは、 許容電力を超えているかどうか ただそれだけです。
コンセントの数は安全性と関係ない
よくある誤解がこれです。
「コンセントが6個もあるから危ない」 「三つ又だから危険」 「たこ足は全部ダメ」
でも、これは全部“見た目判断”です。
本当に見るべきは 合計で何W流れているか。
極端な話、 コンセントが10個あっても、 全部が10Wなら合計100Wで安全。
逆に、 1個しか刺してなくても1500Wを超えれば危険。
つまり、 たこ足＝危険ではなく 許容電力超過＝危険が正しい。
分析機器のような「低消費電力の集合」はむしろ安全
今回、後輩が不安に感じた 「1500Wの延長コードに 12A×125V のコンセントが6個」 という状況。
見た目は完全に“たこ足”です。
でも、分析機器の消費電力を調べたら ほとんどが 10〜20W。
仮に20Wの機器が10台あっても合計200W。 1500Wの許容電力から見れば余裕しかない。
つまり、 見た目はたこ足でも、実際は安全なケースが普通にある。
今回の「ほこりが原因」という結論は本質ではない
上層部の結論は 「ほこりが原因」 だった。
もちろん、ほこりは危険です。 接触不良や火花の誘因になる。
でも、ほこりはあくまで きっかけ であって、 本質的な危険性ではありません。
本来調べるべきは
- 許容電力を超えていなかったか
- ケーブルの劣化はなかったか
- 接触抵抗が上がっていなかったか
- 熱がこもる配置になっていなかったか
こういう“電気の本質”です。
そこを調べずに 「ほこり」 で終わらせると、 同じ問題がまた起きます。
なお、接触抵抗について少し補足すると、
コンセントやプラグの接触部分が劣化すると電気が流れにくくなり、
その部分だけが熱を持つことをいいます。
接触抵抗が上がる原因は、
- 金属の劣化
- ゆるい接続
- ほこりの侵入
- 湿気による酸化
- 長年の摩耗 などがあり、どれも“内部の状態”に関係しています。
見た目が普通でも内部が劣化していると、 許容電力以内でも発熱して焼けることがあります。
見た目判断は危険を生む
今回の現場でもそうでしたが、 「たこ足＝危険」という固定観念が強すぎると、 本質的な危険を見落とします。
逆に、 見た目がスッキリしていても、 1500Wを超えていれば普通に危険です。
つまり、 見た目で判断する文化そのものが危険。
第1章まとめ
- たこ足配線は「見た目」で判断してはいけない
- 危険かどうかは 許容電力を超えているかどうか で決まる
- コンセントの数は安全性と無関係
- 分析機器のような低消費電力の集合はむしろ安全
- 「ほこり」は本質ではなく、ただの誘因
- 見た目判断は誤解と再発を生む
第2章：消費電力をどう把握するか
たこ足配線の危険性は「見た目」では判断できない。
では、どうやって安全か危険かを判断すればいいのか。
結論はシンプルで、 消費電力（W）を正しく把握すること です。
ここを理解していないと、 4プラグだろうが6プラグだろうが、
判断が全部“見た目”になってしまいます。
ただしまず最初に、ひとつ誤解を切っておきます。
プラグに書かれている 「12A」「125V」などの表記は、
そのプラグ単体の耐久性能を示しているだけで、
使っていい電力（W）とは関係ありません。
つまり、 この数字を見ても 安全かどうかの判断には使えません。
危険かどうかは、 あくまで 機器の消費電力（W）を合計して判断する しかありません。
消費電力は「機器のラベル」で確認する
消費電力は、機器の裏や側面に貼られている スペック表示のシール（ラベル）
に記載されています。
「10W」「20W」「300W」などの数字があり、 これがその機器が実際に使う電力です。
分析機器の場合は、 ほとんどが 10〜20W と非常に低い。
だから、見た目がたこ足でも
合計が1500Wを大きく下回る＝安全 というケースが普通にあります。
W・A・V の関係はこれだけ覚えれば十分
電気の計算は難しく見えますが、 必要なのはこの1つだけです。
家庭用は 100V なので、
- 10A × 100V = 1000W
- 12A × 100V = 1200W
- 15A × 100V = 1500W
つまり、 一般的なコンセントは1500Wが上限 です。
これ以上流れると危険。
合計Wの計算は「足し算だけ」でいい
判断方法はこれだけです。
- 機器の消費電力（W）を見る
- 全部足す
- 1500Wを超えていないか確認する
これだけで安全かどうか判断できます。
たとえば、 20Wの機器が10台なら合計200W。
1500Wの許容電力から見れば余裕しかありません。
ラベルがない機器は「型番検索」で確認する
古い機器や特殊機器は、 ラベルが剥がれていたり、
消費電力が書かれていないことがあります。
その場合は、
- 型番を確認する
- メーカーの仕様ページを検索する
これで消費電力が分かります。
現場ではこの方法が最も確実です。
第2章まとめ
- 危険かどうかは消費電力（W）で判断する
- ラベルを見るだけでOK
- 合計Wが1500Wを超えなければ安全
- プラグの数は安全性と無関係
- ラベルがない機器は型番検索で確認する
次の章では、 消費電力を“見える化”する方法 を整理していきます。
第3章：消費電力を「見える化」する
第2章までで、 「危険かどうかは消費電力（W）で判断する」 というところまで整理できました。
でも、現場ではこれだけだとまだ不安が残ります。
- どの機器が何Wなのか分からない
- 合計がいくつなのか毎回計算しないといけない
- 人によって判断がバラバラになる
こういう“迷い”が残るんですよね。
だから次に必要なのが、 消費電力の見える化 です。
見える化の目的は「迷いをゼロにすること」
見える化の目的はほんとにシンプルで、
- 見た目判断をなくす
- 合計Wが一瞬で分かるようにする
- 誰が見ても同じ判断になる
- 現場の不安をなくす
この4つだけです。
数字で統一してしまえば、 「危険ですか？」みたいな曖昧な質問が消えます。
見える化の方法（実務で使えるやつ）
① ラベルのWを一覧にする
まず、機器の裏や側面に貼ってあるラベルの数字を全部メモします。
「10W」「20W」「300W」みたいなやつです。
これを一覧にしておくだけで、 「この棚の機器は全部低Wだな」 ってすぐ分かります。
② タップごとに合計Wを出しておく
タップA：180W タップB：240W タップC：60W
こんな感じで、 タップごとに合計Wを書いておきます。
これがあるだけで、 誰が見ても「安全かどうか」が一発で判断できます。
③ 危険ライン（1500W）を見える場所に書く
タップの近くに 1500W（上限） って書いておくと、判断が迷いません。
「このタップは今180Wだから余裕」 みたいにすぐ分かります。
④ 低消費電力機器は“安全ゾーン”としてまとめる
分析機器みたいに 10〜20Wしか使わないものが多い場合は、
「この棚の機器は全部低W」 ってまとめておくと、
現場のストレスが一気に減ります。
ワットチェッカーで単体のWを正確に測る
ここまでで、
- ラベルを見る
- 合計Wを出す という「手作業の見える化」はできるようになりました。
でも、現場ではこういう機器が必ず出てきます。
「ラベルが読めない」 「型番が古くて検索しても出ない」 「消費電力の記載がない」
こういう“困った機器”です。

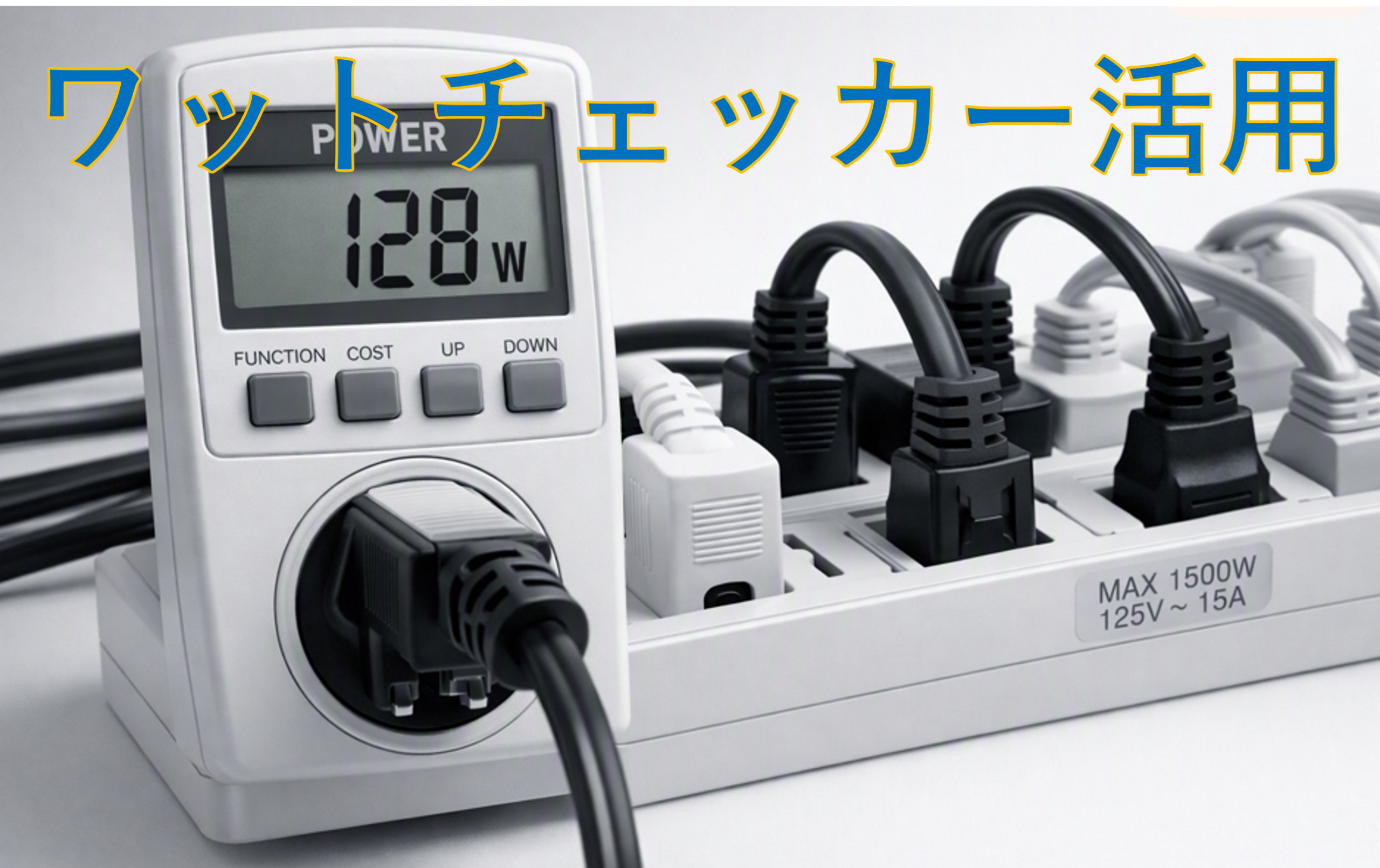

そんなときに使えるのが ワットチェッカー です。
ワットチェッカーは“単体のWを自動で出す”最強アイテム
ワットチェッカーは、 コンセントに挿して使うだけで、
- 今その機器が何W使っているか
- 電流（A）がどれくらい流れているか
- 電圧（V）がどれくらいか
これが全部その場で分かります。
つまり、
挿す → Wが出る → 終わり
これだけです。
ラベル探しも、型番検索も、仕様ページ探しも不要になります。
ラベルが読めない機器ほどワットチェッカーが役に立つ
古い機器だと、 ラベルが剥がれていたり、 文字が薄くなっていたりします。
あなたの部署にもありますよね。
そういう機器は、 ワットチェッカーを挟めば 一発で消費電力が分かる ので、
調べる手間が完全に消えます。
「単体を全部測る」という段取りが最強
一つ一つの機器のＷ数を検索などで調べるより、ワットチェッカーのほうが効率的 です。
私の部署の機器はほとんどが 10〜20Wの低消費電力なので、
一度全部測ってしまえば、 そのデータは数年単位で使える“永久データ”になります。
ワットチェッカーは「合計W」を出す道具ではない
ここは誤解しやすいポイントですが、
ワットチェッカー → 単体のWを測る計測器です。
合計Wは自動では出ませんが、
単体Wが全部そろっていれば 足すだけ なので負荷はほぼゼロです。
ワットチェッカーまとめ
見える化の精度が一気に上がる
ラベルが読めない機器でもWが一発で分かる
型番検索が不要になる
単体Wを全部測れば合計Wが一瞬で出る

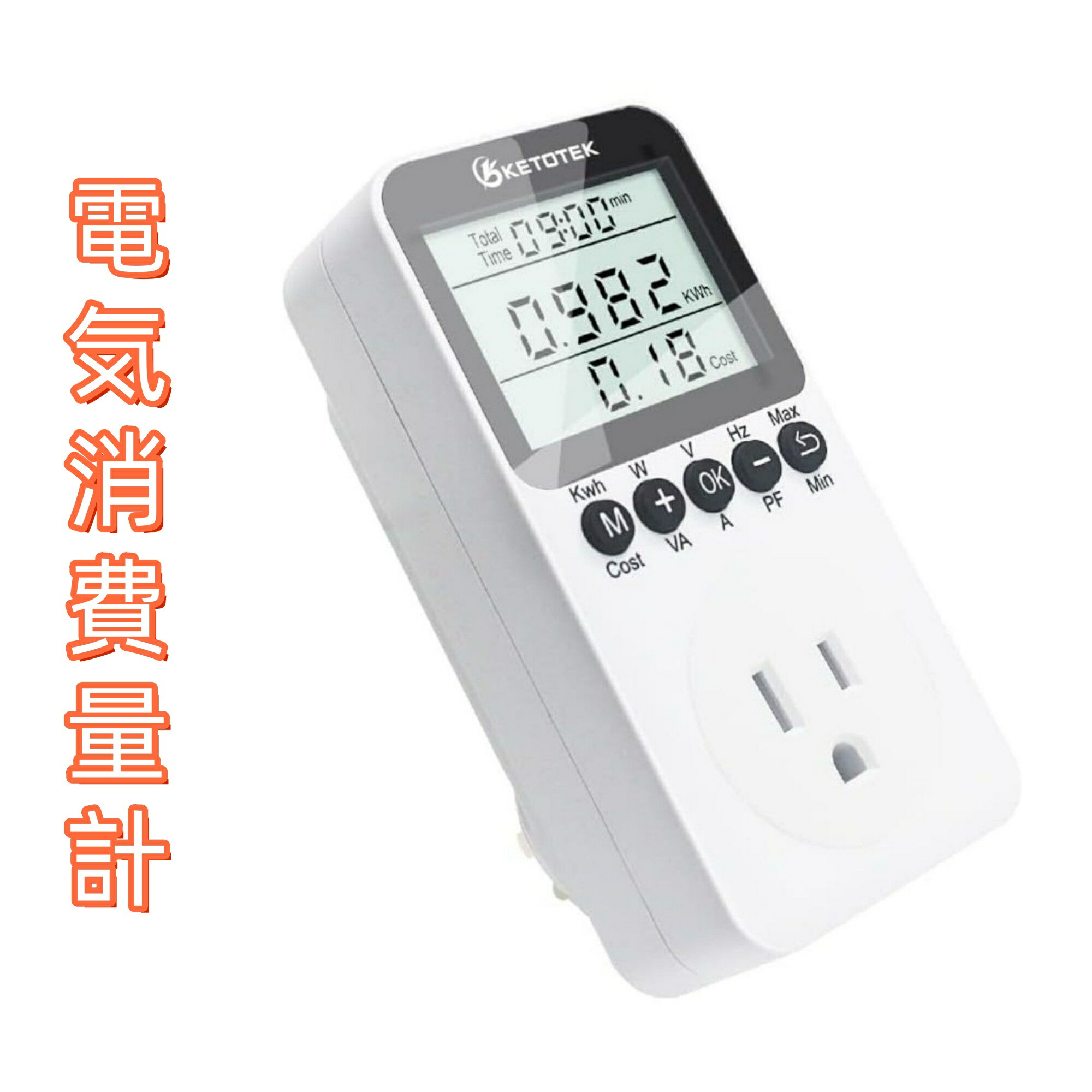

▼現場で使っているワットチェッカーはこちら
見える化の効果（ここが一番大事）
- 後輩が迷わなくなる
- 職制の“見た目判断”に振り回されない
- 上層部の表面的な結論に左右されない
- 再発防止になる
- 現場のストレスが減る
- あなたが最初にやってしまった「プラグの表記で判断する」誤解が消える
私の部署の機器はほとんどが 10〜20Wの低消費電力なので、
一度全部測ってしまえば、 そのデータは数年単位で使える“永久データ”になります。
合計Wも一瞬で出せるようになります。
この一覧が、たこ足配線の判断の基準になります。
第4章：歯止めとしてのWカウンター（確実な記録 → 応用）
歯止めとは「表示が消えても元に戻せるようにする二重三重の記録」である
現場では、ラベルを貼って表示していても、それが永続的に残るとは限りません。
- ラベルが剥がれる
- 配置換えで位置が変わる
- 一度抜いた機器がどこに挿してあったか分からなくなる
- 後輩が入れ替えて元に戻せない
- 職制が“危なそう”という見た目判断で勝手に移動する
こうしたアクシデントが起きると、 「元の状態」が分からなくなり、誤判断が必ず発生します。
そのため、 表示が消えても元に戻せるようにする“二重三重の記録＝歯止め” が必要になります。
歯止めとは、 元の状態を確実に残し、勝手に変えられないようにするための記録 という意味です。
Wカウンターは「元の状態を確実に残す歯止め」
Wカウンターは、 ワットチェッカーで測った機器ごとの消費電力（W）を一覧化した表 です。
- 機器名
- 測定W
- 備考（古い機器・ラベルなし等）
- タップごとの合計W
この一覧が、 「元の状態を数字で残す記録」になります。
つまり、
- 見た目判断が止まる
- 職制の勘が止まる
- 上層部の表面的な結論が止まる
- 後輩の迷いが止まる
- 再発防止になる
数字で現場の判断を止める＝歯止めとして機能する のがWカウンターです。
応用：Wカウンターは“見取り図”としても使える
本質は歯止めですが、 Wカウンターは 応用すると“見取り図”にもなります。
ショッピングモールの見取り図のように、 タップやコンセントの配置に合わせて並べると、
- どこが危険か
- どこに余裕があるか
- どこを改善すべきか
が一瞬で分かります。
例：
- タップA：68W
- タップB：94W
- タップC：22W
- コンセント1：合計94W
- コンセント2：合計68W
これを配置図として並べると、
電力の見取り図 が完成します。
ただし、 これはあくまで「応用」であり、 本質は 元の状態を確実に残す歯止め です。
第4章のまとめ
- 歯止めとは「表示が消えても元に戻せるようにする二重三重の記録」
- Wカウンターはその歯止めとして機能する
- 数字で判断を統一し、誤判断を止める
- 勝手に変えられない状態を維持できる
- 応用すると“見取り図”としても使える
- 本質は歯止め、見取り図は発展的な使い方
第5章：まとめ
ここまで、たこ足配線を数字で判断するための流れを整理してきました。
- まず機器ごとのWを測る（※ワットチェッカーで計るのが一番効率的で確実）
- ラベルで現場を見える化する
- タップやコンセントの合計Wを把握する
- 表示が消えても元に戻せるように、二重三重で記録を残す
- その記録の中心がWカウンター
Wカウンターは、 「元の状態を数字で残すための歯止め」として使えます。
必要なら、配置図として“見取り図”にも応用できます。
数字で状態を固定しておけば、 誰が作業しても同じ判断ができます。
以上です。
